特徴

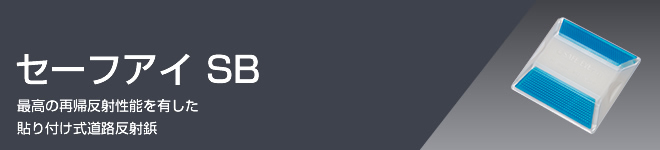

「セーフアイSB/SB有色（蛍光色・景観色）」は、プリズム反射方式を採用、ヘッドライトの光を乱反射することなく入射方向へダイレクトに戻す最高の再帰指向反射性能で、遠距離視認性に優れ、雨・霧などの夜間の誘導標示に大きな効果を発揮、確かな安全を提供します。
取付け簡単、優れた耐久性と経済性に加え、さまざまな道路環境に合わせてお選び頂ける豊富なカラーバリエーションを誇る、視線誘導・路線標示マーカーの決定版です。
- 1悪天候に強い
- 超高輝度・広角度の反射レンズで最高の指向性反射性能を有し、遠距離視認性に優れ、特に降雨や濃霧等の悪天候時における誘導表示に大きな効果を発揮します。
- 2耐久性が高い
- 鋲体は耐衝撃性・耐候性に優れたポリカーボネート樹脂製
- 3施工しやすい
- 鋲体両サイドに持ちやすい凹みを設け、接着剤塗布・施工性を向上
- 4優れた視認性
- 鋲本体に蛍光色を採用した「SB蛍光色」は、薄暮時にも鮮やかに浮かび上がり、
日没後の完全反射に至るまでの不安定な視認をしっかりカバー - 5滑りにくい
- 天面に凸状のロゴを施した、滑りにくい設計
- 6特注色にも対応
- レンズなどの特注色にも対応可能です。
※この場合、納期を要することがございますので、詳しくはお問い合せください。
ラインナップ
片面反射 1,500円
-
SB-Y-L
片面反射 黄
-
SB-L-L
片面反射 ライム
-
SB-C-L
片面反射 白
両面同色反射 1,550円
-
SB-YW-L
両面同色反射 黄+黄
-
SB-LW-L
両面同色反射 ライム+ライム
-
SB-BW-L
両面同色反射 青+青
-
SB-CW-L
両面同色反射 白+白
-
SB-YW-Y
両面同色反射 黄+黄
-
SB-BW-B
両面同色反射 青+青
-
SB-GW-G
両面同色反射 緑+緑
-
SB-RW-R
両面同色反射 赤+赤
両面異色反射 1,550円
-
SB-YC-L
両面異色反射 黄+白
-
SB-LC-L
両面異色反射 ライム+白
-
SB-YC-Y
両面異色反射 黄+白
片面反射 1,400円
-
SB-Y
片面反射 黄
-
SB-B
片面反射 青
-
SB-L
片面反射 ライム
-
SB-C
片面反射 白
-
SB-G
片面反射 緑
-
SB-R
片面反射 赤
両面同色反射 1,450円
-
SB-YW
両面同色反射 黄+黄
-
SB-BW
両面同色反射 青+青
-
SB-LW
両面同色反射 ライム+ライム
-
SB-CW
両面同色反射 白+白
-
SB-GW
両面同色反射 緑+緑
-
SB-RW
両面同色反射 赤+赤
両面異色反射 1,450円
-
SB-YC
両面異色反射 黄+白
-
SB-BC
両面異色反射 青+白
-
SB-LC
両面異色反射 ライム+白
-
SB-RC
両面異色反射 赤+白
両面同色反射 1,550円
-
SB-YW-DB
両面同色反射 黄+黄
-
SB-BW-DB
両面同色反射 青+青
-
SB-CW-DB
両面同色反射 白+白
両面異色反射 1,550円
-
SB-YC-DB
両面異色反射 黄+白
製品仕様
セーフアイの光の経路
ヘッドライトより投射された光がセーフアイの表面a面で屈折したのちb面に当り、c・dと経過した上で最後にe面で屈折して入射方向へ反射光となって戻ります。
プリズムによる高輝度反射の原理
プリズム反射は、光の反射効率が極めて高いのが特長です。球面の一点で光を受けて反射するガラスビーズ反射に対して、プリズム反射は面全体で光を反射させるためです。
高い指向性反射性能
プリズム反射方式の応用で、ヘッドライトの光は乱反射することなく入射方向へ直接戻ります。
特に遠距離視認性に優れ、雨・霧等の夜間における誘導標示の効力は非常に大きなものがあります。
取付けは簡単、優れた安全性と経済性
専用接着剤で貼るだけですから路面を傷めることなく、また特殊工具等も不要で簡単に施工できます。
最高の指向反射性能
適応規格：反射式道路鋲設置基準案
測定距離：30.48m
単 位：cd/10.76Lx
試験資料：橙色(蛍光黄)
| 観測角 | 0.2° | 0.5° | 1.5° | |||||||||
| 入射角 | 20 左 | 10 上 | 0 | 20 右 | 20 左 | 10 上 | 0 | 20 右 | 20 左 | 10 上 | 0 | 20 右 |
| 規格値 | 0.18 | 0.25 | 0.3 | 0.18 | 0.12 | 0.15 | 0.2 | 0.12 | 0.018 | 0.025 | 0.03 | 0.018 |
| 結果 | 2.295 | 7.525 | 6.28 | 3.372 | 0.949 | 2.36 | 2.22 | 1.309 | 0.089 | 0.125 | 0.129 | 0.104 |
試験資料：白色
| 観測角 | 0.2° | 0.5° | 1.5° | |||||||||
| 入射角 | 20 左 | 10 上 | 0 | 20 右 | 20 左 | 10 上 | 0 | 20 右 | 20 左 | 10 上 | 0 | 20 右 |
| 規格値 | 0.3 | 0.4 | 0.5 | 0.3 | 0.2 | 0.25 | 0.3 | 0.2 | 0.03 | 0.04 | 0.05 | 0.03 |
| 結果 | 1.61 | 7.39 | 5.17 | 1.73 | 1.66 | 4.385 | 4.18 | 1.86 | 0.311 | 0.468 | 0.687 | 0.321 |
施工例
価格表
※本価格表には消費税は含まれておりません。
| 型式 | 反射形式 | 基準価格(円) | サイズ(mm) | 規格 | 接着剤使用料 | 梱包単位 |
|---|---|---|---|---|---|---|
| SB有色 | 両面 | 1,550 | W100×D100×H17 | YC-L(黄/白) LC-L(ライム/白) YW-L(黄/黄) CW-L(白/白) YC-Y(黄/白) LW-L(ライム/ライム) BW-L(青/青) YW-Y(黄/黄) BW-B(青/青) GW-G(緑/緑) RW-R(赤/赤) |
1kg当り約20個 | 60個/箱 |
| 片面 | 1,500 | Y-L(黄) C-L(白) L-L(ライム) | ||||
| SB | 両面 | 1,450 | YC(黄/白) BC(青/白) LC(ライム/白) RC(赤/白) YW(黄/黄) LW(ライム/ライム) BW(青/青) GW(緑/緑) CW(白/白) RW(赤/赤) |
|||
| 片面 | 1,400 | Y(黄) C(白) L(ライム) B(青) G(緑) R(赤) |
||||
| SB 景観色 | 両面 | 1,550 | YC(黄/白) YW(黄/黄) CW(白/白) BW(青/青) |
